Blenderでオブジェクトのアウトラインを抽出する幾つかの方法

スポンサーリンク

まえがき

セルルック(トゥーン)な表現の際に使えるアウトライン抽出の方法を幾つか紹介します。

その1

背面法

マテリアルをベースとアウトラインで2つ用意し、アウトライン用のマテリアルの裏面の非表示をオンにする。

恐らく単純にソリッド化モディファイアーを活用するのが楽で、ノーマルを反転させ、マテリアルにアウトラインを割り当ててあげる。

マテリアルプレビューから確認できる反面、頂点数が増えるなどデメリットもあります。

f:id:legendimposter:20201108231105p:plain

その2

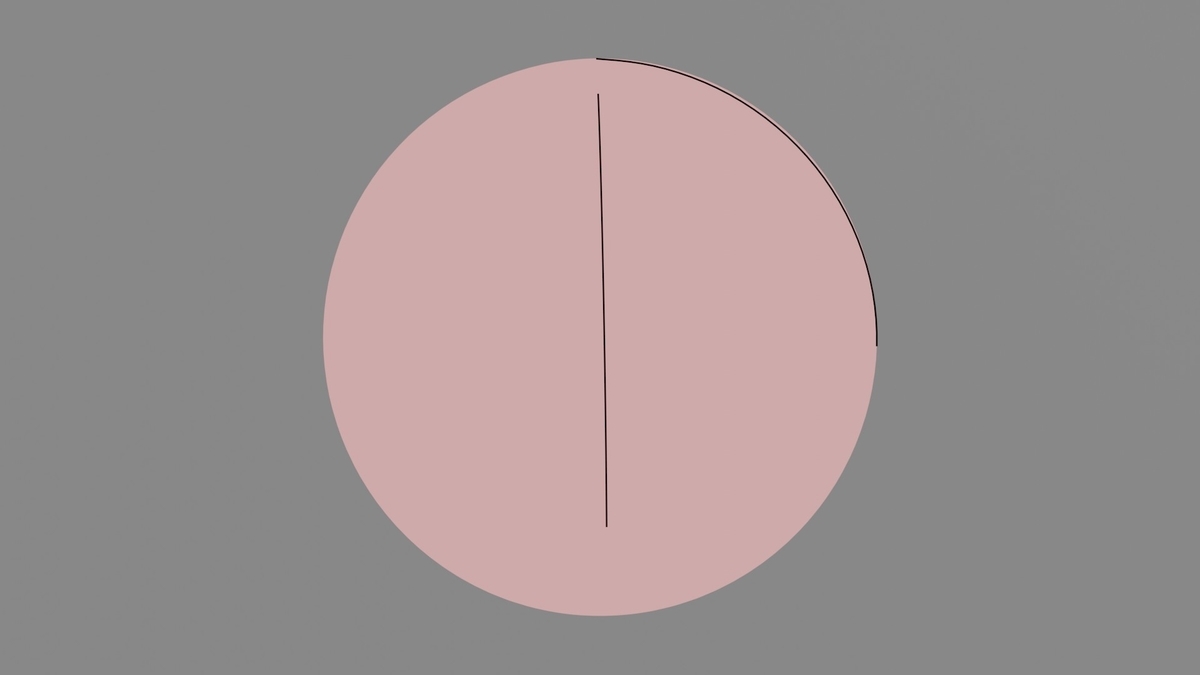

Freestyleで描画する。

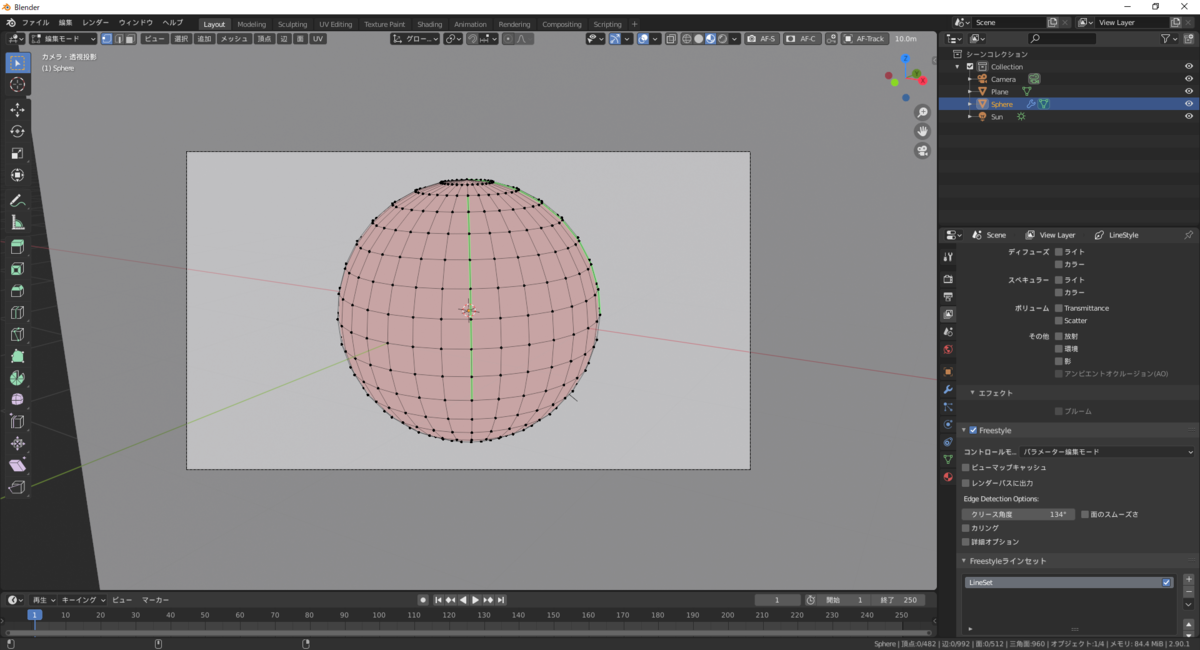

Freessyle辺をマークすることで指定した辺にアウトラインを描画することが可能、複数(僕は使った事ない)の設定項目があり望みのアウトラインを描ける反面、レンダリングをしてみないと確認出来ない為、少し不便。

f:id:legendimposter:20201108232803p:plain
f:id:legendimposter:20201108233227j:plain

その3

マテリアルノード、フレネルを用いた方法

背面法で頂点数を増やしたくない時や、レンダリングしないと確認できないのが嫌な時などに使える反面、複雑なオブジェクトに対しては少し適用が難しかったり線の太さの調整などが難しかったりします。

f:id:legendimposter:20201108233658p:plain

 以上、Blenderでオブジェクトのアウトラインを抽出する幾つかの方法の紹介でした。
